一、概要

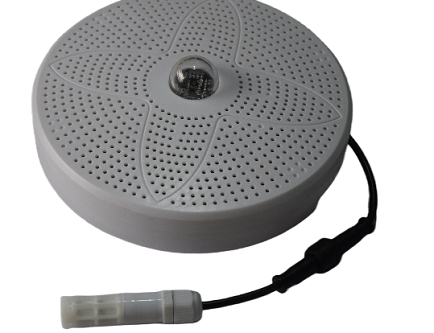

JGA-2D多参数空气质量传感器是我公司自主研发的一款空气环境综合指数监测设备，用于检测空气环境中的PM2.5、PM10、温度、湿度、气压、光照、TVOC、氧气、二氧化碳、甲醛、臭氧、二氧化硫、氨气等参数，功能非常强大，基本涵盖了反映空气质量的各个指标。
设备采用工业设计，经过长期老化和稳定性考核，保证传感器稳定可靠；专业的抗干扰设计，有效对抗各种电磁干扰，使传感器可以应用在不同场景和复杂环境。
传感器支持标准MODBUS-RTU 协议的RS-485 通讯接口，通信地址及串口属性等可以设置，通信距离最远1200米，可实现远程监测。
可广泛用于仓库、机房、生产车间、档案室、图书馆、学校、商场、智能家居、楼宇控制、机场、火车站等领域。

二、特点
◆ 防反接宽电压供电：DC8~28V
◆ 通讯方式：RS-485
◆ 通讯距离：最远1200米
◆ 多参数采集，多技术融合
◆ 安装方式：壁挂式，施工安装方便
三、技术参数

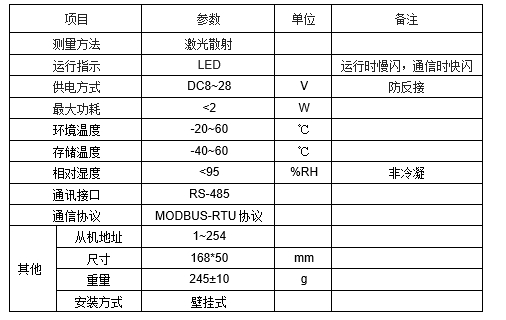

3.1、工作参数

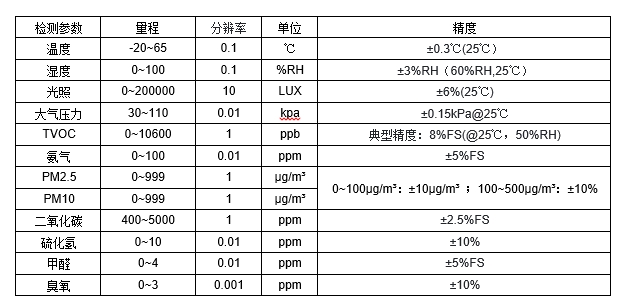

3.2、采集参数

四、设备安装调试及接线说明
4.1 安装
JGA-2D多参数空气质量传感器可使用壁挂安装方式。所选定的安装位置应保证模块不受自然环境、温度极限或剧烈振动的影响。该传感器可采用壁挂方式通过自攻螺钉直接挂接到墙壁上。
壁挂安装后应保证连接线不会造成行走绊倒危险，或对传感器造成撞击损坏的可能性。

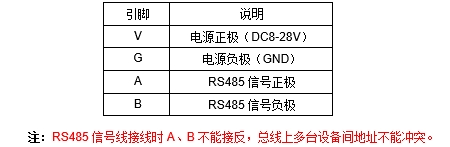

4.2 接线
JGA-2D多参数空气质量传感器输入电压范围为8-28VDC，设备输入电源有防反接保护，但安装时仍须注意电源的正负极；通信引脚禁止接入电源，有可能导致永久性损坏，安装时禁止带电操作，设备安装完成检查无误后方可上电。

4.3 通过MODBUS指令设置设备参数
接口参数默认为：串口波特率为9600bps、8位数据位、无校验、1位停止位、地址为1。
1、在未知参数的情况下：
可以通过参数配置工具进行参数查询或者搜索来获得：
接上485通信设备及温度传感器；打开配置工具软件《设备参数配置工具》；选择串口号，然后点击测试波特率“”，软件会查找出设备的串口参数“”；
软件查找到传感器后，可以分别设置设备地址和串口波特率及校验。
2、已知设备地址或串口属性的情况：
JP22D系列设备上电之后，可以通过功能码3对设备寄存器进行读操作；通过功能码16对设备寄存器进行写操作。
具体操作见指令规约。
五、注意事项
JGA-2D多参数空气质量传感器为电子设备。应谨遵以下预防措施，以避免对电子部件造成损坏。
1、收到产品后请确认产品是否完好后，并核对该型号是否与您选购的型号一致;
2、小心轻放并避免机械冲击与撞击；
3、保持干燥；
4、拿取传感器之前，应先释放一下身体静电，以防设备静电损坏；
5、避免接触金属锉屑、油脂、管道涂料及其他污染物。
6、禁止本品用于高污染和高粉尘环境。
7、远离变频器、电机等强干扰设备。
8、传感器位置应高于地面 20cm以上。否则有可能被近地面的大尘埃颗粒甚至絮状物污染导致风扇缠绕阻转。

附件 MODBUS指令规约（RS-485）

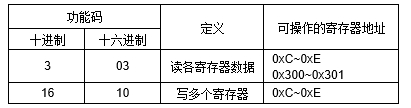

1、功能码
本设备支持读写功能码，相应的功能码操作相应的寄存器，如下表：

1.1 举例功能码3，读从机寄存器数据

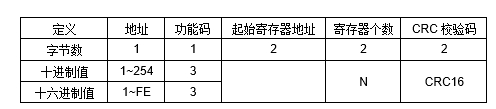

主机报文：

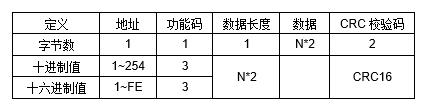

从机正常时应答：

从机错误时应答：

1.2 举例功能码16，写从机寄存器数据
主机报文：

从机正常时应答：

从机错误时应答：

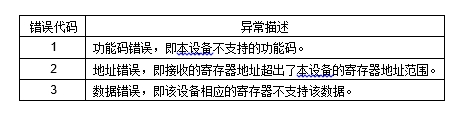

2、错误代码表

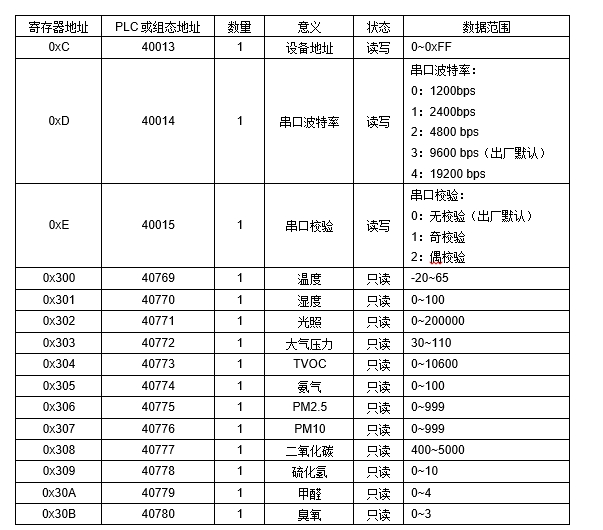

3、寄存器列表

4、通讯协议示例以及解析
4.1 举例：读取设备地址 0x01 的PM2.5浓度值
地址码 功能码 起始寄存器地址 寄存器个数 CRC检验码
0x01 0x03 0x03 0x06 0x00 0x01 0x64 0x4F
问询帧（16 进制）：

应答帧（16 进制）：

数据解析：
数据为0x01 0x48；PM2.5浓度计算：
步骤1： 十六进制=>十进制 0148 => 328
步骤2： 十进制 * 分辨率 = 值 328 * 1 = 328 µg/m³
以此类推，设备所有传感器器的换算，都是此步骤换算（注意不同传感器换算分辨率不同，分辨率参考3.2采集参数）
4.3 举例：更改设备地址 0x01 的串口波特率
问询帧（16 进制）：

应答帧（16 进制）：

数据解析：
设备地址为01的串口波特率成功更改为9600bps。
