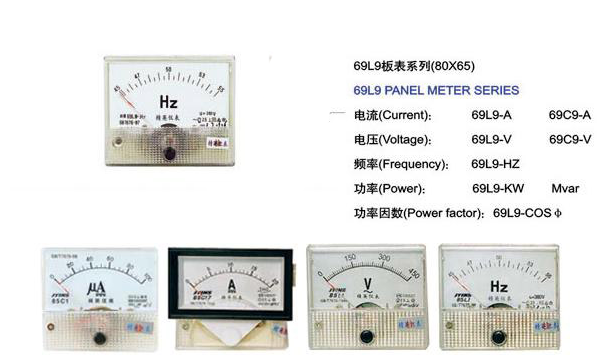

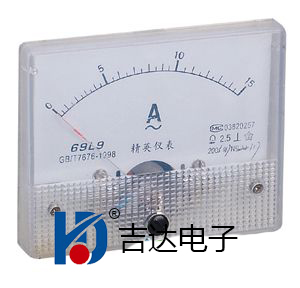

69L9、69C9-A、V交直流电流电压表  69L9、69C9-A、V交直流电流电压表

 69L9、69C9-A、V交直流电流电压表

69L9、69C9-A、V交直流电流电压表

   一、概述:
适用范围: 本系列产品为磁电系内磁式结构,适用于安装在各控制系统和配电系统的显示面板和大型开关板上指示相关电参数,如:交直流电流、电压、功率因数、功率、同步值、频率、展开电压和过载电流等。产品性能符合 GB7676-1998 标准。
主要技术参数:准确度为: 1.5 、 2.5 级;使用条件: -20 ~+ 50 ℃ 相对湿度≤85%;耐压影响:自频定值变化±15%时,引起指示值误差不超过基本误差机械性能:能承受加速为30米/秒2,冲击频率每分钟80-120次、二小时运输颠震工作位置:垂直方向合用。

二、结构特征及技术要求:
结构特征: 胶木外壳,玻璃窗口,磁电系内磁式结构。
测量范围 名称 常用规格(测量范围) 备注
交流电流表 A 0.5-50A 直接接通
10/5A-800/5A 经电流互感器通次级电流
KA 1KA-10KA
交流电压表 V 10V-600V 直接接通
KV 1KV-35KV 经电流互感器通次级电流 100V
直流电流表 μA、mA 50μA-500μA 1mA-500mA  直接接通
A 1A-15A
15A-750A 外附分流器75mV
KA 1KA-3KA
直流电压表 V 3V-600V 直接接通
KV 1KV-3KV 外附定值电阻
频率表 HZ 45-55HZ 36V 100V 127V 220V 380V  2.5级
功率表 W、VAR 100V 380V 380-380KV/100V 5A 5-10KA/5A经电压互感器二次电压 100V经电压互感器二次电压 100V  2.5级
功率因数表 COSφ COS φ =0.5-1-0.5 100V/5A 220V/5A 380/5A  2.5级
